Stream Out flow

東大版ライブラリApolloXO配置配線 # Copy Right(C) Makoto IKEDA, VDEC University of Tokyo 1999.

Milkywayの起動 % Milkyway

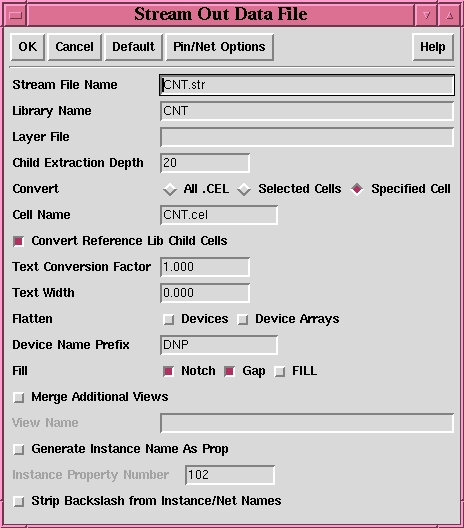

レイアウトデータの出力 Output > Stream Out Stream File Nameは適当にGDSファイルの名前を入力、Library Nameは作業用ライブラリ名、 Child Extraction DepthはVDECにおける試作ではセルデータを含めて全てのデータが含まれた完全なレイアウトデータである必要があるため、下位の全ての階層を出力する意味で20としておく。ConvertはTOPストラクチャ以下のデータを出力する意味で、 Specified Cellを選択し、Cell Name にトップセル名 CNT.celを入力。 Convert Reference Lib Child Cells を選択する。 Device Name Prefix はApolloが作成したセル（コンタクトなどのセル）の名前の頭に付加する文字列で、特に何でも良い。 Fill は FILL を選択しておく。
```
     1	auStreamOut
     2	setFormField "Stream Out Data File" "Stream File Name" "CNT.str"
     3	setFormField "Stream Out Data File" "Library Name" "CNT"
     4	setFormField "Stream Out Data File" "Layer File" ""
     5	setFormField "Stream Out Data File" "Child Extraction Depth" "20"
     6	setFormField "Stream Out Data File" "Convert" "Specified Cell"
     7	setFormField "Stream Out Data File" "Cell Name" "CNT"
     8	setFormField "Stream Out Data File" "Device Name Prefix" "DNP"
     9	setToggleField "Stream Out Data File" "Fill" "FILL" 1
    10	formOK "Stream Out Data File"
```

終了 Tools > Quit

    11	menuQuit
    12	formYes "Dialog Box"
