Stream Out flow

東大版ライブラリApolloXO配置配線 # Copy Right(C) Makoto IKEDA, VDEC University of Tokyo 2000.

Milkywayの起動 % Milkyway

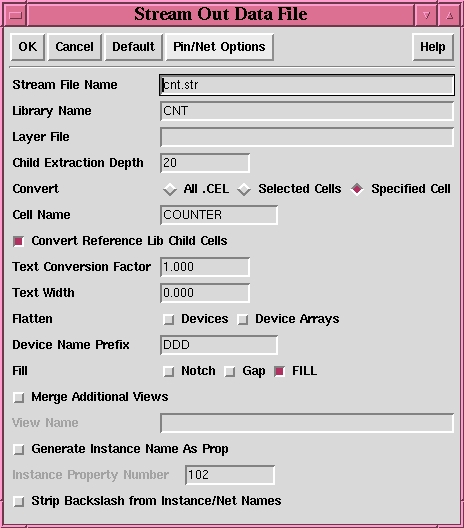

レイアウトデータの出力 Output > Stream Out Stream File Nameは適当にGDSファイルの名前を入力、Library Nameは作業用ライブラリ名、 Child Extraction DepthはVDECにおける試作ではセルデータを含めて全てのデータが含まれた完全なレイアウトデータである必要があるため、下位の全ての階層を出力する意味で20としておく。ConvertはTOPストラクチャ以下のデータを出力する意味で、 Specified Cellを選択し、Cell Name にトップセル名 COUNTER.celを入力。 Convert Reference Lib Child Cells を選択する。 Device Name Prefix はApolloが作成したセル（コンタクトなどのセル）の名前の頭に付加する文字列で、特に何でも良い。 Fill は FILL を選択しておく。
```
     1  auStreamOut
     2  setFormField "Stream Out Data File" "Stream File Name" "cnt.str"
     3  setFormField "Stream Out Data File" "Library Name" "CNT"
     4  setFormField "Stream Out Data File" "Layer File" ""
     5  setFormField "Stream Out Data File" "Child Extraction Depth" "20"
     6  setFormField "Stream Out Data File" "Device Name Prefix" "DDD"
     7  setToggleField "Stream Out Data File" "Fill" "FILL" 1
     8  setFormField "Stream Out Data File" "Convert" "Specified Cell"
     9  setFormField "Stream Out Data File" "Cell Name" "COUNTER"
    10  formOK "Stream Out Data File"
```
ここで、Fill Notch/Gap を実行して、NotchやGapが存在している場合、ログ中に、 Translating fill data. と出ることを確認すること。これが出ない場合、Notch/Gapのセルが正常に出力されないためノッチエラーなどが残ってしまうことになるので十分注意が必要である。

終了 Tools > Quit

    11  menuQuit
    12  formYes "Dialog Box"
