寄生パラメー タ抽出

ここで紹介する寄生パラメータの抽出では２層メタルを対象としています。抽 出するパラメータは以下に示す通りです



• 寄生トランジスタ

  1. n型トランジスタ（nfet）

  2. p型トランジスタ（pfet）



• 寄生抵抗

  1. メタル１、２をつなぐスルーホールの抵抗

  2. メタルと拡散をつなぐコンタクトーホールの抵抗

  3. ポリシリコン（ゲート）とメタルをつなぐコンタクトーホールの抵抗



• 寄生容量

  1. ポリシリコンゲート，基盤間の結合容量

  2. ポリシリコンゲート，拡散間の結合容量

  3. メタル，基盤間の結合容量

  4. メタル，拡散間の結合容量

  5. メタル，ポリシリコンゲート間の結合容量

  6. メタル１、２間の結合容量


  手順へ

  ---















  ---

  寄生パラメータ抽出の手順

  1. 寄生パラメータ抽出に必要なものは

     1. テクノロジファイル

     2. ストリームデータ（GDSIIフォーマット）

     3. 抽出用のルールファイル


  2. Cadenseの設定ファイルをsourceしてから，icfbを起動します



     %>icfb &


     ウインドウが二つ立ち上がりますが小さい方(下図)だけを使います




  3. ストリームデータを読み込みます [file --> import --> stream]
     Top Cell Nameを指定しない時は，すべてのセルがストリームインされます



     正しく読み 込まれたら、指定したディレクトリにセルのレイアウトデータが展開されます


  4. セルのレイアウトをオープンします [file --> open]



     レイアウト図のビューアー が立ち上がります

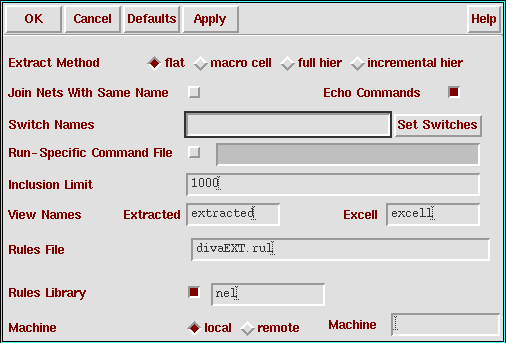

  5. 寄生パラメータの抽出を行ないます
     レイアウトビューア中で [verify --> extract] と入力します



     パラメータ抽出が実行され るはずです


  6. シミュレーション用のツールバーを表示させます
     レイアウトビューア で[file --> simulation --> other] と入力します

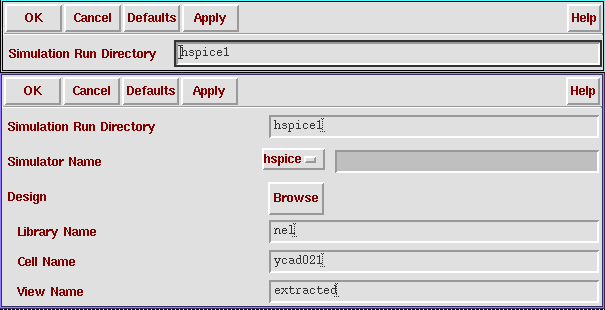

  7. ネットリスト生成（初期設定）[simulation --> initialize]
     ここでは，シミュレーション用のワークディレクトリを指定 するだけです

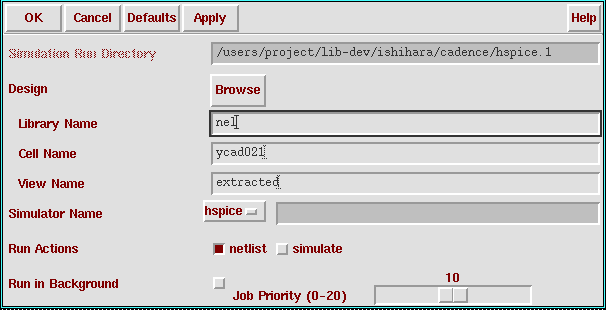

  8. ネットリスト生成（コマンド実行）[simulation --> netlist/simulate]



     寄生抵抗，容量，トランジ スタの接続関係を記述したネットリストが生成されます．
