DIVA によるデザインルールチェック

• 準備するファイル

  • DIVA用DRC ルール divaDRC.rul


  • テクノロジファイル nel.tf


  • ライブラリ指定用の設定ファイル cds.lib


  • SPICE ネットリストの構成要素を含むライブラリ moslib


  • ストリームデータ



• DIVAの実行


  DIVAは，icfb などのツール群から起動する検証やパラメータ抽出のためのプ ログラムです．


  • cds.lib を 編集します．DRC に必ず必要なライブラリは以下の２つです．
    • basic
    • moslib

    それ以外はあってもなくても構わないので，そのままにしておいて下さい．


  • Cadenceツールを起動します．
    %> icfb &

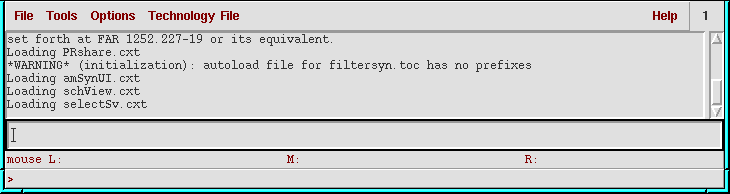

    ウインドウが二つ立ち上がりますが小さい方(下図)だけを使います




  • Stream In を実行します．
    File - Import - Stream

    以下のように入力して下さい．



    正しく読み 込まれたら、指定したディレクトリにセルのレイアウトデータが展開されます

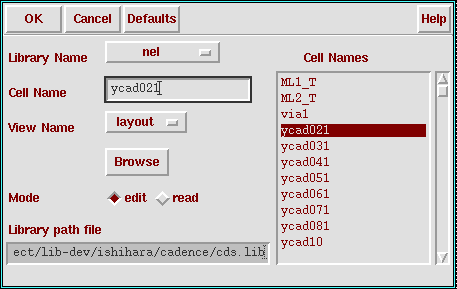

  • セルのレイアウトをオープンします．
    file - open --> design name



    レイアウト図のウィンドウが立ち上がります


  • レイアウトウィンドウのコマンドメニューからDRCを実行します．
    verify - DRC

Edited by Tohru Ishihara
