Milkywayによるネットリスト変換の手順

1. ネット・リスト(EDIF)を読み込む


   • .avntrc の役割は以下の通りです．ワークディレクトリにおいて下さい．
     setCaseSensitive #t : 大 文字と小文字 を区別します．
     setCaseSensitive #f : 大 文字と小文字 が区別されません(すべて小文字)．


   • Milkywayを起動します．
     Milkyway &


   • edif in を実行します．
     Netlist In - Edif In ...
     Verilog In ... や VHDL In ... を使えば同様に verilog や VHDL で記述さ れたネットリストを読み込むことができます。


   • Edif File Nameの欄にEdif File名 .edifを記入．
   • Tech File Nameの欄にテクノロジ・ファイル名(kyushu.tf)を記入して下 さい．
   • Edif File Name と Tech File Name 以外は特に記入する必要はありません。
   • カレントディレクトリに DESIGNS ができた ことを確認して下さい．





2. DESIGNS(作業用ライブラリ)の参照先に我々の開発したライブラリ (stdlib)を加えて下さい．


   • DESIGNS の参照先を指定して下さい．
     Library - Add ref

     ウィンドウが立ち上がりますので
     Library Name　 :　 DESIGNS
     Ref Library Name　 :　 /../../../apollo/stdlib (← ライブラリをインストールしたパスを指定して下さい。)

     と指定して下さい。





   • 参照先が正しいことを確認して下さい．
     Library - add ref

     ウィンドウが立ち上がりますので
     Library name　:　DESIGNS

     と指定して下さい。


   • ライブラリ(DESIGNS)に NETL/ というディレクトリができてい ることを確認して下さい．





3. チップの各辺に配置されるI/O PAD の方向を指定するファイル top.clf を読み込みます．

   CLF -> Load... を選択して下さい．

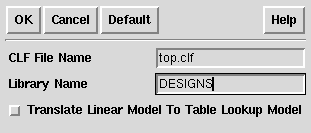

   例えば下図の通り設定して，OK をクリックするとtop.clf がDESIGNS に読み込まれます．
