VDECで試作したチップ用ソケット、ソケットボード及びテスター用ソケットカードの紹介

試作チップ納品後のテストに必要なソケットとソケット変換ボードのご利用は、平成１３年度以降は実費＋送料をお支払いいただくことになります。購入の申込はこちらです。

1. ソケット
   ソケットはモトローラ QFP80, QFP160, QFP208, ローム QFP160, QFP208, NEL DIP48, PGA120, 日立 BGA256の各種類があります。
2. ソケット変換ボード
   ソケットボードはモトローラ QFP80, QFP160, QFP208, ローム QFP160, QFP208, 日立 BGA256の各種類があります。
3. シュルンベルジェロジックテスター用ソケットカード

1. ソケット

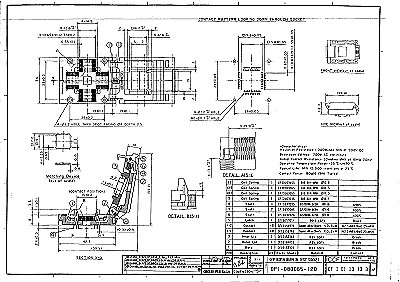

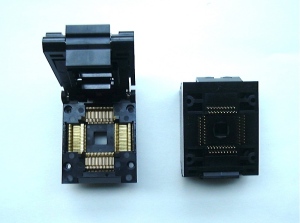

• Motorola 80ピン QFP



拡大写真（157kB）

拡大図面（A3サイズ、300dpi、tif、275kB）

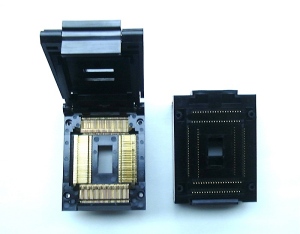

• Motorola 160ピン
QFP

拡大画像（139kB）


拡大図面（A3サイズ、300dpi、tif、314kB）

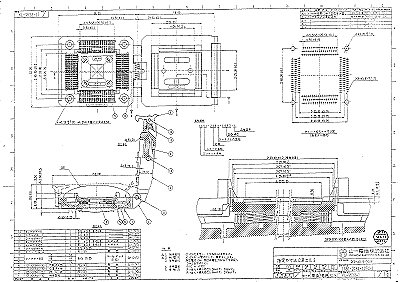

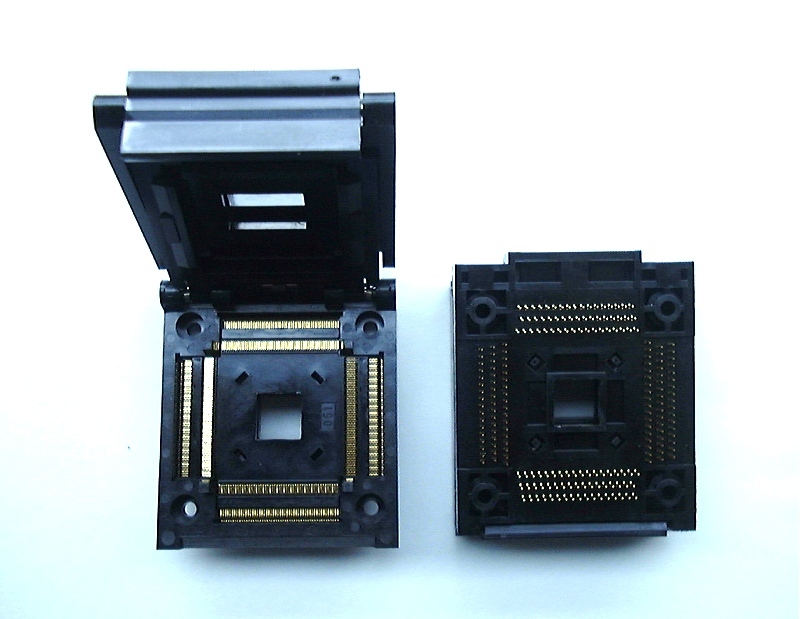

• Motorola 208ピン QFP

拡大画像（142kB）


拡大図面（A3サイズ、300dpi、tif、330kB）

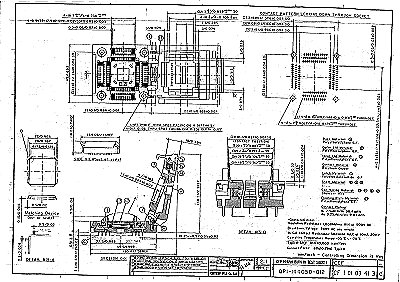

• Rohm 144ピン QFP



  拡大図面（A3サイズ、300dpi、tif、339kB）

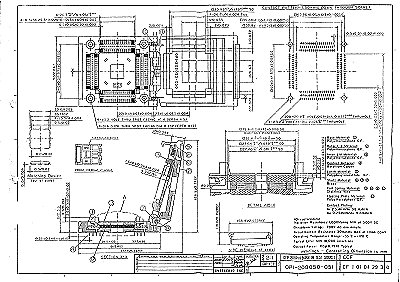

• Rohm 208ピン QFP



  拡大図面（A3サイズ、300dpi、tif、317kB）

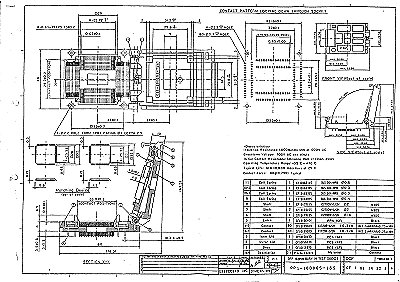

• Rohm 160ピン QFP



拡大画像（139kB）


拡大図面（A3サイズ、300dpi、tif、314kB）

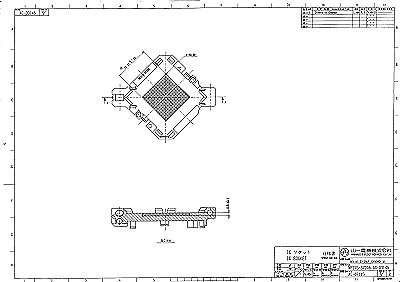

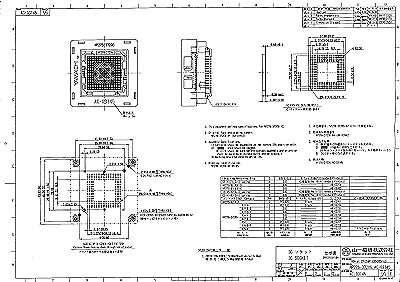

• Hitachi 256ピンBGA

  拡大図面１（A3サイズ、300dpi、tif、274kB）


拡大図面２（A3サイズ、300dpi、tif、139kB）

2. ソケット変換ボード

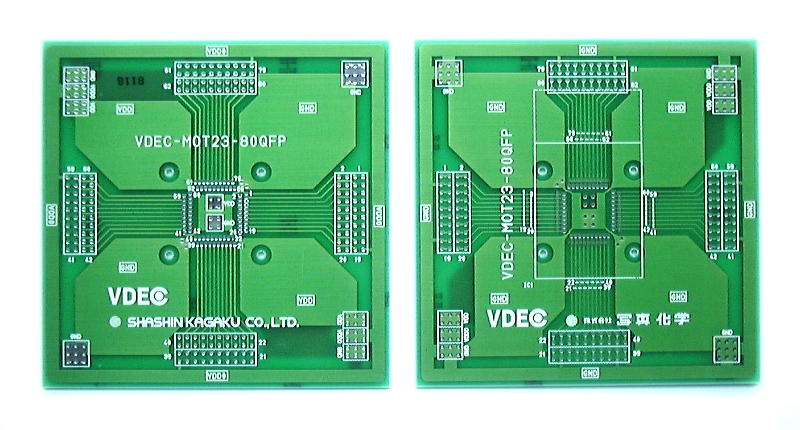

• オンセミ（旧Motorola） 80ピン

拡大画像（180kB）

仕様書（A4サイズ、300dpi、6ページ、tar+gzipファイル、1339kB）

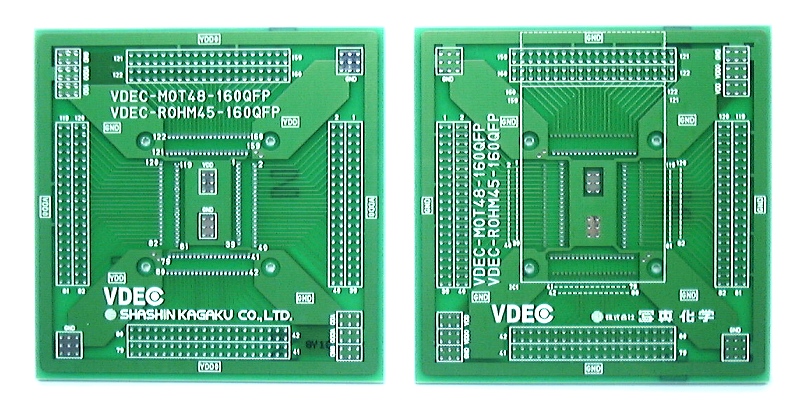

• オンセミ（旧Motorola） 160ピン


拡大画像（205kB）

仕様書（A4サイズ、300dpi、6ページ、tar+gzipファイル、1747kB）

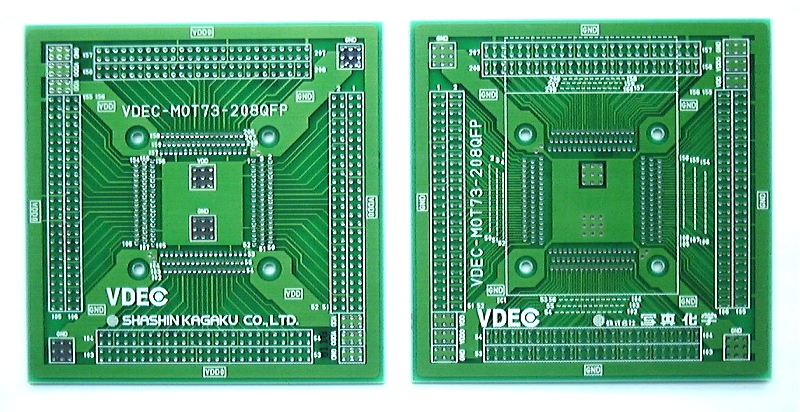

• オンセミ（旧Motorola） 208ピン



拡大画像（230kB）

仕様書（A4サイズ、300dpi、6ページ、tar+gzipファイル、2135kB）

• ソケット変換ボード寸法図面 （PDF）

　

オンセミ（旧Motorola） 160ピンQFP

オンセミ（旧Motorola） 208ピンQFP

ローム144ピンQFP

ローム160ピンQFP

ローム208ピンQFP

日立256ピンBGA

　

3. 東大VDECのテスター用ソケットカード


VDECの利用者の皆様は各チップの中の電源位置を設計規則通りに設計すれば、東大VDECのロジックテスターと以下のソケットカード等がそのまま利用できます。

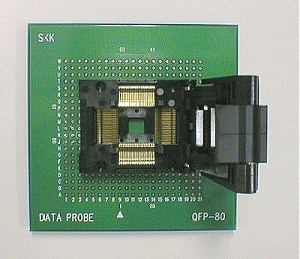

• Motorola 80ピン用ソケットカード

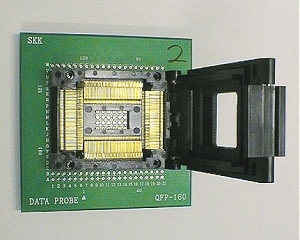

• Motorola 160ピン用ソケットカード

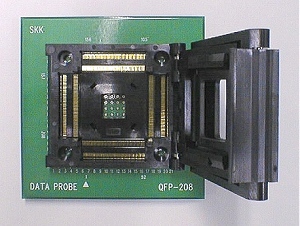

Motorola 208ピン用ソケットカード

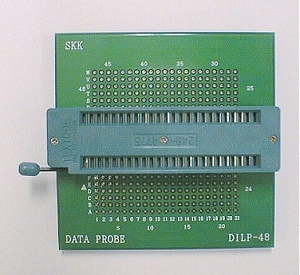

• NEL 48ピン用ソケットカード

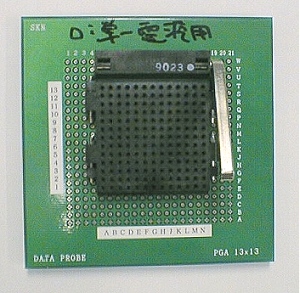

• NEL 120ピン用ソケットカード
