キャラクタライズ(特性抽出)

1. $SYNSPEC_DIR/demo/ のしたにあるすべてのファイルをワークディレクト リにコピーして下さい．



   BOOL	遅延計算を行う回路の論理式 です．必要に応じて編集して下さい．
   GDSII	遅延計算を行う回路のストリー ムデータです．
   MODEL	MOSトランジスタのSPICEモデ ルです．
   SUBCKT	寄 生パラメータ抽出 の章で説明したSPICEネットリストです．
   TABLE	レイアの色を指定しています．
   EDIF	遅延計算を行う回路のEDIFネッ トリストです．




2. 上記のファイルを必要に応じて編集した後 SYNSPECを立ち上げます．

   %> synspec &


3. 遅延計算，ライブラリ生成に必要なデータは1つのデータベース(FDB0)にまとめて保存します．


   synspec> Specmaker -> bl2fdb
   synspec> Specmaker -> sp2fdb
   synspec> Specmaker -> gds2fdb
   synspec> Specmaker -> edif2fdb
   synspec> Specmaker -> fdbmrg

   FDB0 が生成されます．



4. "condition" ファイルが生成されているので，そのファイルに実際のプ ロセス値を与えます．
   <例 : manual C-10>


5. hspice を実行し，実行結果を再び一つのファイルにまとめます．



   synspec> -> calsetup		SPICE シミュレーション用の入力パターンを生成します．
   synspec> -> calexec		SPICE を実行します．回路規模によって膨大なは時間がかかります．
   synspec> Calspec -> calmap		SPICE の実行結果から，遅延値や消費電力を計算します．
   synspec> Calspec -> calfdb		データベース(FDB)にまとめます．


   FDB が生成されます．

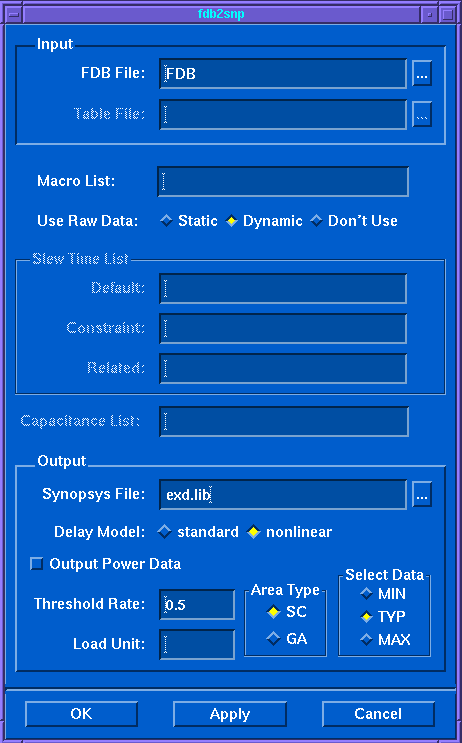

6. Enspec --> fdb2snp を実行して遅延モデルのデータベースを作ります．
   ウインドウが立ち上がります．



   シミュレーションモデルを dynamic に指定します．OKをクリックすれば，SYNOPSYS の論理合成，および Avant! でのタイミングドリブンレイアウトに使用する遅延モデルが出力され ます．

   < design name >.lib が生成 されます．

   < design name >.libはアプリケーション(CADツー ル)に応じた論理合成ライブラリや遅延モデルを生成するためのもとになりま す．
   続きはSYNOPSYS用の遅延モデル生成 お よび AVANT! タイミングドリブンレイアウト用の遅 延モデル生成 を参照して下さい．
