電子線描画システム F5112+VD01
大規模集積システム設計教育研究センター(VDEC)は2004年、株式会社アド
バンテストから、当時最新鋭の8インチ電子線直接描画装置 F5112の寄付
を受け、武田先端知
ビル連邦クラス1スーパークリーンルームにおいて2005年4月
から全国公開を開始しています。2007年現在のADVANTEST社の最新鋭機は
300mm 対応のF3000ですが、電子線描画性能はVDECのF5112も同等の性能を
維持しつづけています。
公開後2年が経過した時点で、東京大学学内を中心として、30研究室から
の教職員・学生からなる延べ71名のライセンス保持者を形成し、年間描画
数は1000回に到達しようとしており、例えばMEMS分野で最も注目される国
際会議「MEMS」では、大変厳しい採択率の中で、口頭発表(採択率5%程度)、
ポスター発表(採択率25% 程度)それぞれについて、世界中の論文の実
に13%*1という圧倒的なシェア
がF5112を利用している研究グループによって達成されています。これは、
EB装置の精度、高速描画*2
に加え、東京大学独自の拡張機能である、任意形状基板・フォ
トマスクへの描画が可能であることに由来していると、サポートチー
ム一同誇りに感じています。
平成19 年度より開始される「文部
科学省ナノテクネットワーク」に東京大学工学部総合研究機構(世界最高
の解像度を持つ電子顕微鏡装置群)と共に参画し、より一層の共同利用の
推進が期待されます。
(*1)MEMS2006(口頭発表)、2007(口頭ポスター共)での実績。
MEMS2006口頭発表:全体41件/うち東京大学8件/うちF5112関連5件。
MEMS2006ポスター:全体186件/うち東京大学13件/うちF5112関連9件。
MEMS2007口頭発表:全体43件/うち東京大学6件/うちF5112関連6件。
MEMS2007ポスター:全体142件/うち東京大学20件/うちF5112関連19件。
(*2) 「電子線描画」という言葉から一般にイメージされる速度の10〜100
倍高速。4インチウェハ全面への描画は通常30分以内で終了する。

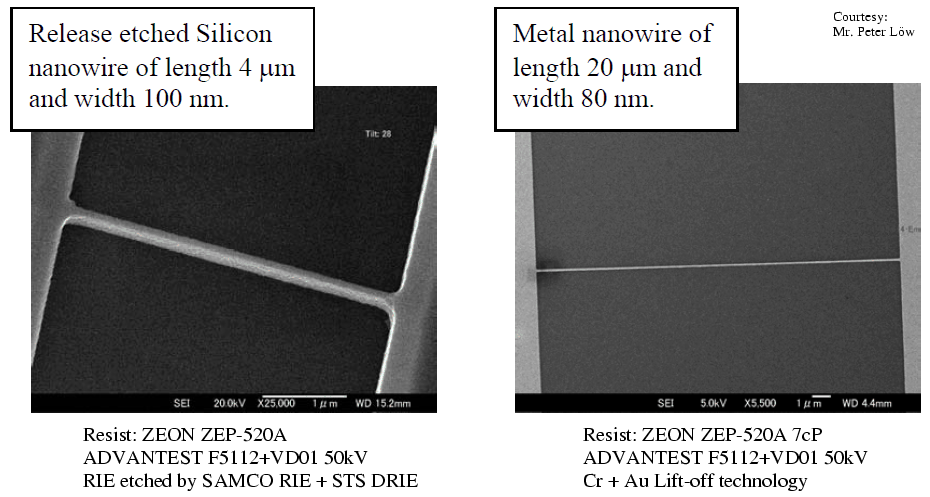

サンプル

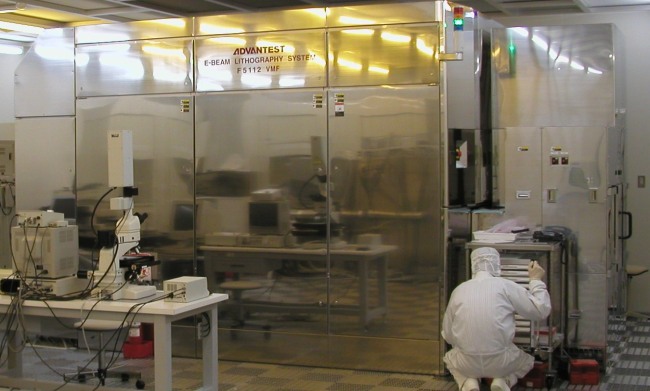

装置写真
-
- 1-1 スピンコーター SC-400
- 以下の性能を有します :
項目 | 仕様 |
回転数 | 60〜6000rpm |
回転段数 | 2段 |
- 化学排気系に接続されたドラフトテーブル上に設置しています。
- 1-2 オーブン DNF-44
- 温度範囲 : 30〜260℃
- 8インチまでの任意形状基板が充填可能です。
- 排気設備を備えています。
-
- 描画性能
項目 | 仕様 |
最小線幅 | 100nm |
パターン寸法打度 | 15nm(3σ) |
フィールド接合精度 | |平均値|+3σ≦40nm |
描画方式 | 可変矩形ならびにブロック露光 |
- 描画機能
項目 | 仕様 |
加速電圧 | 50kV |
描画機能 | オンザフライ(OTF)、ステップ&リピート(SR)。
ステージ速度減速機能付き。 |
描画範囲 | 8インチ丸 |
ロード | 単枚 |
- 試料サイズ(VD01のみの特殊機能)
- 4インチ(4009)マスク
- 5インチ(5009)マスク
- 2インチ270μm厚丸ウェーハ
- 3インチ380μm厚丸ウェーハ
- 4インチ525μm厚丸ウェーハ
- 1.0〜3.0cm□不定形チップ(厚み325μm、425μm、525μm、725μm)
- 8インチ725μm丸ウェーハ(*)
この他のサイズ、厚みについてもアジャスタを作製することにより描画が
可能です。
(* ウェーハ上にアライメントマークが必要)
-
- 3-1 湿式現像装置 APT3150
- ・試料サイズは3、4、5、6、7インチ角マスク原板および3,4,5,6,
7インチφウエハを処理できます。
- ・排気設備を備えています。
- ・現像、リンス、乾燥が自動で連続処理できます。
- 3-2 湿式転写装置 APT1140
- ・試料サイズは3、4、5、6、7インチ角マスク原板および3、4、5、6、
7インチφウエハを処理できます。
- ・エッチング、リンス、乾燥が自動で連続処理できます。
-
- 4-1 洗浄装置
- ・試料サイズは3、4、5、6、7インチ角マスク原板および3、4、5、6、7インチφウエハを処理できます
- ・硫酸洗浄,スクラプ洗浄、すすぎ洗浄、スピン乾燥を自動連続処理できます
- 4-2 アッシング洗浄装置 PAC-III
- ・試料サイズは3、4、5、6、7インチ角マスク原板および3、4、5、6、7インチφウエハを処理できます
- ・MFCコントローラは2系統つきます。
- ・高速処理性能を有します。
-
- 5-1 レーザー顕微鏡
- ・以下の性能を有します
項目 | 仕様 |
解像カ | 0.25um |
光源 | He-Neレーザー |
走査速度 | 水平 15.73kHz 垂直 60Hz |
最小測定単位 | 0.001um |
寸法測定精度 | ±0.03um |
ガンマ補正機能 | 有り |
- ・構成は走査レーザー顕微鏡,電動ステージ、防振台、モニターです。
- ・パターン測長を行うための3次元画像ソフトウエアを備えています。
- ・ステッピングモータを使い±2umの精度でステージが移動できます。
